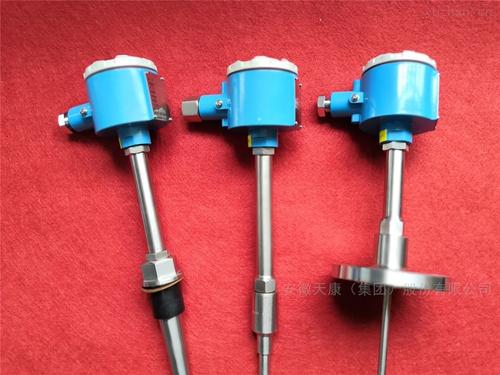

- 商品名稱：防爆型熱電偶
- 添加時間：2021-08-21 16:23:07
詳細介紹：
QX系列防爆型熱電偶是一種溫度傳感器，在化學工業自控系統中應用極廣，通過溫度傳感器防爆型熱電偶可將控制對象的溫度參數變成信號傳遞給顯示儀、記錄儀和調節儀，對系統實行檢測、調節和控制。在化工廠，生產現場常伴有各種易燃、易爆等化學氣體，如果使用普通的熱電偶非常不可靠，極易引起環境氣體爆裂。因此，在這些場合需要使用防爆型熱電偶作為溫度測量?jī)x表，本公司生產的防爆型熱電偶產品適用于EXdⅡCT6溫度組別區間內的具有易爆性氣體危險的場所內。
工作原理:
如果由兩種不同成份的均質導體(熱電極)組成閉合回路,當兩端存在溫度梯度時,回路中就有電流通過,那么兩端之間就存在熱電勢( 如下圖所示)
防爆原理:
利用間隙隔爆原理，設計具有足夠強度的接線盒等部件，將所有會產生火花、電弧和危險溫度的零部 件都密封在接線盒內，當腔內發生爆裂時，能通過接合面間隙熄火，使爆裂后的火焰和溫度不傳到腔外。
特 點 :
按符合國際IEC標準的新防爆規程GB3836設計;
采用兩腔式隔爆結構,更換測溫元件簡便,使用可靠
隔爆標志EXdⅡCT6,適用于ⅡC級以下,引燃溫度T6以上,含易爆性氣體場合的溫度測量。
選型方法:
| W溫度儀表 | ||||||
| R熱電偶 | ||||||
| 感溫元件材料 | ||||||
| N鎳鉻—銅鎳 | ||||||
| E鎳鉻—鎳硅 | ||||||
| F鐵－銅鎳 | ||||||
| C銅－銅鎳 | ||||||
| 偶絲對數 | ||||||
| 無—單支 | ||||||
| 2－雙支 | 安裝固定形式 | |||||
| 2固定螺紋 | ||||||
| 4固定法蘭 | ||||||
| 6固定螺紋錐形式 | ||||||
| 接線盒形式 | ||||||
| 4－隔爆式 | ||||||
| 保護管直徑 | ||||||
| 0－φ16 | ||||||
| 1－φ20 |
