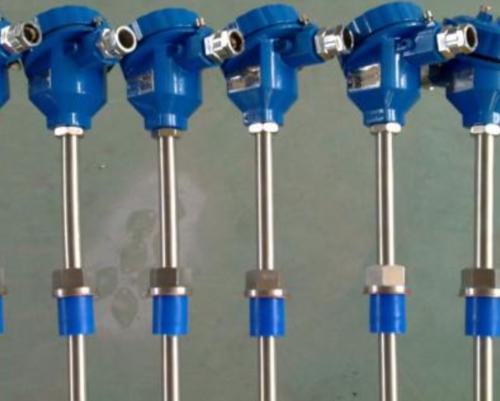

- 商品名稱：WRN-230，430裝配式熱電偶
- 添加時間：2022-03-21 13:35:25
熱電偶的工作原理是：兩種不同成分的導體兩端經焊接、形成回路，直接測溫端叫測量端，接線端子端叫參比端。當測量端和參比端存在溫差時，就會在回路中產生熱電勢，接上顯示儀表，儀表上就指示出熱電偶所產生的熱電動勢的對應溫度值。熱電偶的熱電動勢將隨著測量端溫度升高而增長，熱電動勢的大小只與熱電偶導體材質以及兩端溫差有關，與熱電極的長度、直徑無關。
主要技術指標
溫度測量范圍和允許誤差
熱電偶類別 | 代號 | 分度號 | 測量范圍℃ | 允許偏差△t℃ |
鎳鉻-鎳硅 | WRN | K | 0～1300 | ±2.5℃或±0.75%│t│ |
熱響應時間
在溫度出現階躍變化時，熱電偶的輸出變化至相當于該變化的50%，所需要的時間稱為熱響應時間，用T0.5表示。
熱電偶公稱壓力
一般是指在室溫情況下保護管所能承受的靜態外壓而不破裂。實際上，容許工作壓力不***與保護管材料、直徑壁厚有關，還與其結構形式，安裝方法、置入深度以及被測介質的流速和種類等有關。應不小于其保護管外徑的8～10倍（特殊產品例外）。
熱電偶絕緣電阻（常溫）
常溫絕緣電阻的試驗電壓為直流500V±50V，測量常溫絕緣電阻的大氣條件為溫度15～35℃，相對濕度45%，大氣壓力86～106kPa。
a.對于長度超過1米的熱電偶它的常溫絕緣電阻值與其長度的乘積應不小于100.
即Rr.L≥100 MΩ。M L＞1m
式中：Rr-熱電偶的常溫絕緣電阻值MΩ
b.對于長度等于或不足1米的熱電偶，它的常溫絕緣電阻值應不小于100 MΩ
上限溫度絕緣電阻
熱電偶的上限溫度絕緣電阻應不小于下表現定：
上限溫度tm℃ | 試驗溫度t℃ | 電阻值MΩ |
100≤tm＜300 | t=tm | 10 |
300≤tm＜500 | t=tm | 2 |
500≤tm＜850 | t=tm | 0.5 |
850≤tm＜1000 | t=tm | 0.08 |
1000≤tm＜1300 | t=tm | 0.02 |
tm＞1300 | t=1300 | 0.02 |
型號表示
WR | 熱電偶 | 內容 | |||||
代號 | 熱電極種類 | ||||||
R | 鉑銠30-鉑銠6 | ||||||
P | 鉑銠10-鉑 | ||||||
N | 鎳硅-鎳硅 | ||||||
M | 鎳鉻硅-鎳硅 | ||||||
E | 鎳鉻－銅鎳 | ||||||
C | 銅－銅鎳 | ||||||
F | 鐵－銅鎳 | ||||||
代號 | 輸出信號數 | ||||||
無 2 | 單支 雙支 | ||||||
代號 | 固定裝置形式 | ||||||
1 2 3 4 5 6 7 | 無固定裝置式 固定螺紋 活動法蘭 固定法蘭 活動法蘭角尺型 固定螺紋錐形管 直形管接頭式 | ||||||
代號 | 接線盒形式 | ||||||
2 3 4 | 防濺式 防水式 防爆式 | ||||||
代號 | 保護管直徑 | ||||||
0 | Φ16mm保護管 | ||||||
1 | Φ25mm保護管 | ||||||
2 | Φ16mm高鋁保護管 | ||||||
3 | Φ20mm高鋁保護管 | ||||||
