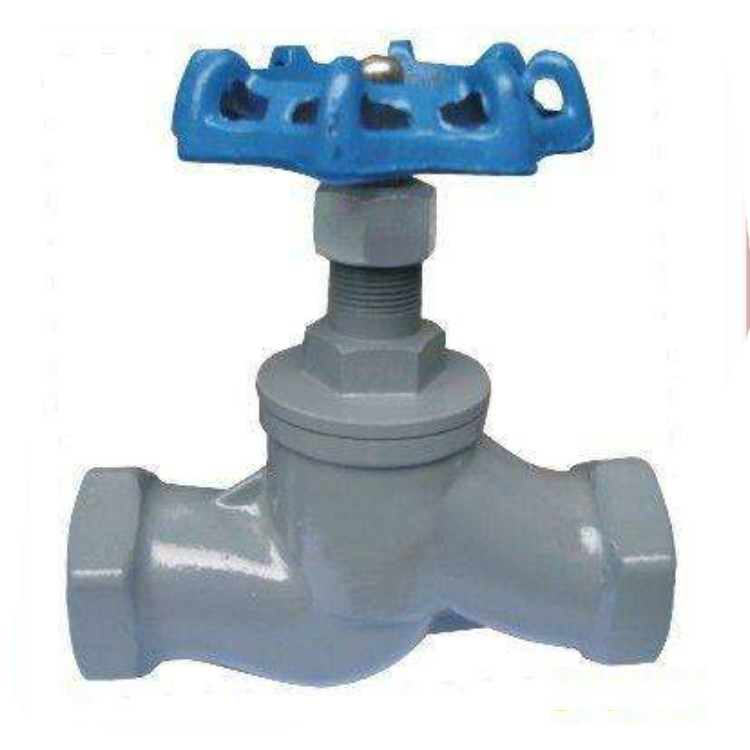

- 商品名稱：鑄鋼內螺紋截止閥
- 添加時間：2024-09-01 08:54:39
鍛鋼內螺紋截止閥有三種蓋設計形式。 種是螺栓式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺栓螺母連接，纏繞式墊片(316夾柔性石墨制造)密封?？蛻粲刑厥庖髸r(shí)也可采用金屬環連接。第二種設計形式是焊接式閥蓋，按這種設計形式的閥門，其閥體與閥蓋用螺紋連接，全焊密封?？蛻粲刑厥庖髸r(shí)也可采用全焊透連接。第三種是壓力自緊式閥蓋，按這種設計形式設計的閥門，其閥體與閥蓋用螺紋連接，內壓自鍛鋼內螺紋截止閥設計結構和特征
截止閥的設計與制造符合API602，BS5352和ASME B16.34。檢驗與測試按API 598，標記按MSS-SP-25。
采用以下結構
全徑或縮徑
明桿支架式(OS&Y)
自定心壓板壓套式
螺栓連接、纏繞墊片密封式閥蓋,螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋連接端(NPT)符合ANSI/ASME B1.20.1
閥瓣可變換為節流型、針型、球型和止回型。
鍛鋼內螺紋截止閥標準材質明細表
序號
低件名稱
CS to ASTM
AS to ASTM
SS to ASTM
Type A105N
Type F22
Type F304(L)
Type F316(L)
1
閥體
A105N
A182 F22
A182 F304(L)
A182 F316(L)
2
閥瓣
A276 420
A276 F22
A276 304(L)
A276 F316(L)
3
閥桿
A182 F6a
A182
A182 F304(L)
A182 F316(L)
4
墊片
316夾柔性石墨
316夾PTFE
5
閥蓋
A105N
A182 F22
A182/F304(L)
A182/F316(L)
6
閥蓋 螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
7
圓柱銷
A276 420
A276 304
8
填料壓套
A276 410
A182 F304(L)
A182 F316(L)
9
活節螺栓
A193 B7
A193 B16
A193 B8
A193 B8M
10
填料壓板
A105
F182 F304
11
螺母
A194 2H
A194 4
A194 8
A194 8M
12
閥桿螺母
A276 410
13
螺母
A194 2H
A194 4
A194 8
A194 8M
14
銘牌
SS
15
手輪
A197
16
填料
柔性石墨
PTFE
適用介質
水、蒸汽、油品等
水、蒸氣、油品等
******、醋酸等
適用溫度
-29°C～425°C
-29°C～550°C
-29°C～200°C
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
J11Y鍛鋼內螺紋截止閥連接尺寸和重量(Kg)
NPS
縮徑
3/8
1/2
3/4
1
1 1 /4
1 1 /2
2
/
全徑
/
3 /8
1 /2
3 /4
1
1 1 /4
1 1 /2
2
L
79
79
92
111
120
152
172
200
H(開)
166
166
171
207
240
258
330
355
W
100
100
100
125
160
160
180
200
重量
螺栓式
1.9
1.9
2.1
3.5
6.0
7.5
11.4
14.6
焊接式
1.7
1.7
1.9
3.3
5.2
6.8
10.6
13.8
